Ce tutoriel vous guidera pas à pas pour le changement de l'écran sur un iMac A1225

Outils nécessaires :

• Tounevis Torx 9
• Tournevis Torx 6
• Ventouse pro
• Spudger
• Tournevis plat (ou cruciforme épais)

Pièce nécessaire:

• écran de rechange pour iMac 24″ A1225

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

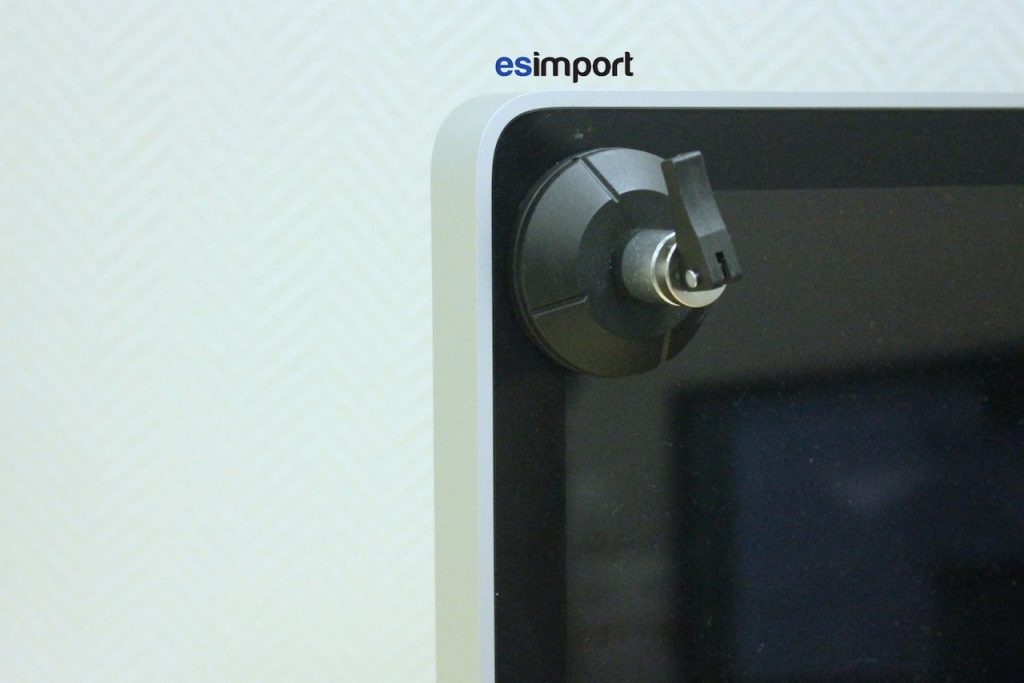

Déposer en premier lieu deux ventouses sur les coins supérieurs de la vitre de l’iMac :

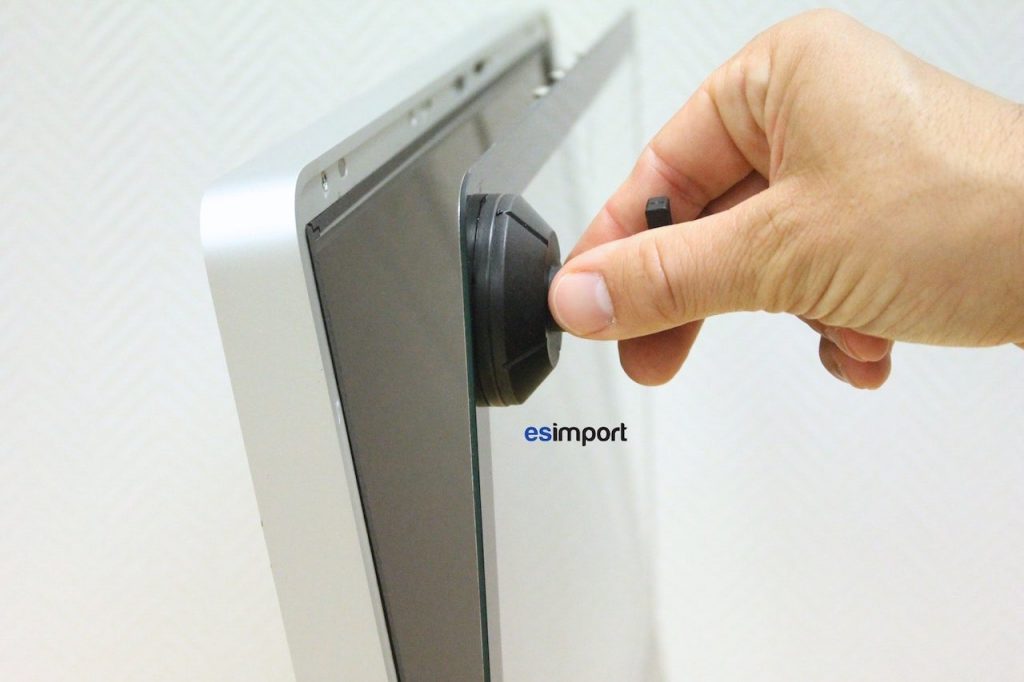

Tirer délicatement la vitre en la faisant pivoter. Cette dernière est simplement posée de manière magnétique sur le châssis de l’iMac. Entreposer la vitre en lieu sûr, protégée dans un endroit propre :

Dévisser maintenant la vis de la grille sous l’iMac avec le tournevis plat ou un gros tournevis cruciforme. Retirer cette trappe libérant ainsi l’accès aux barrettes de RAM  :

démontage de l'écran LCD

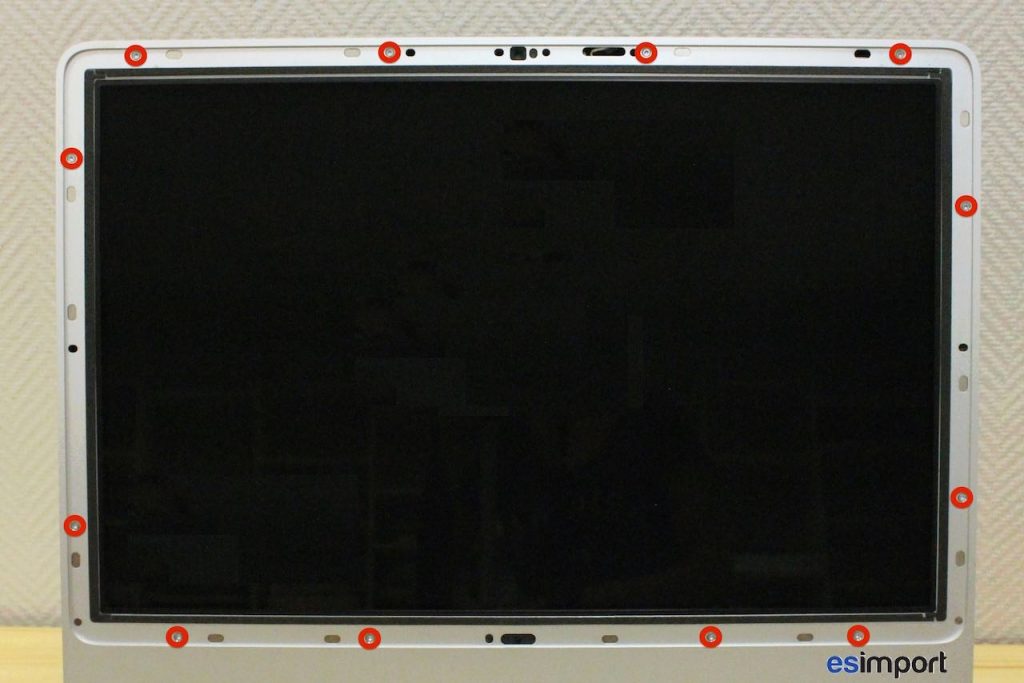

Retirer les 12 vis Torx qui maintiennent le cadre aluminium de l’écran :

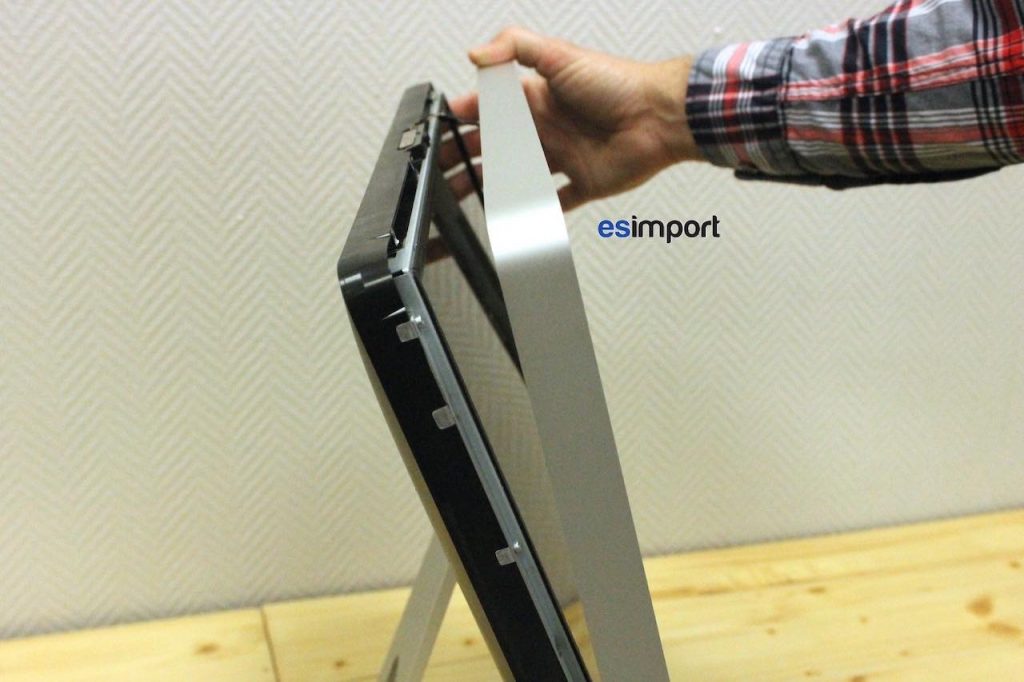

Avec vos pouces, poussez sur les 2 bords du haut du cadre afin de le décoller du châssis de l'iMac:

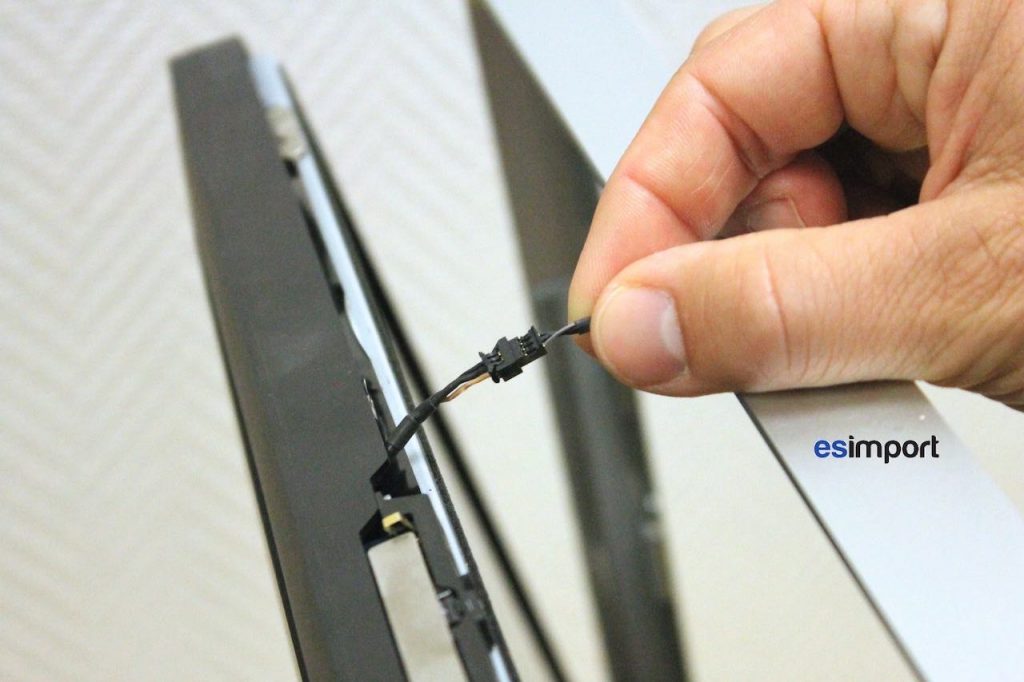

Déconnecter le câble de la caméra.  Le cadre en aluminium peut désormais être entièrement retiré:

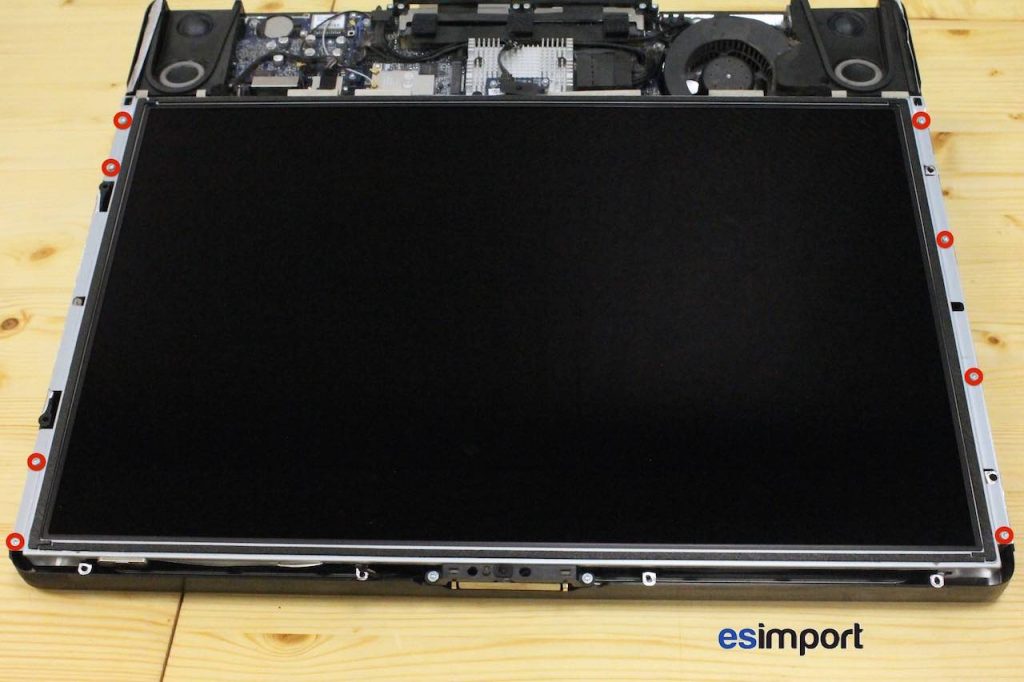

Coucher l’appareil sur la table et dévisser les 8 vis qui maintiennent l'écran LCD :

Avec le tournevis Torx 6, retirer les 2 vis du connecteur LVDS vidéo et le débrancher :

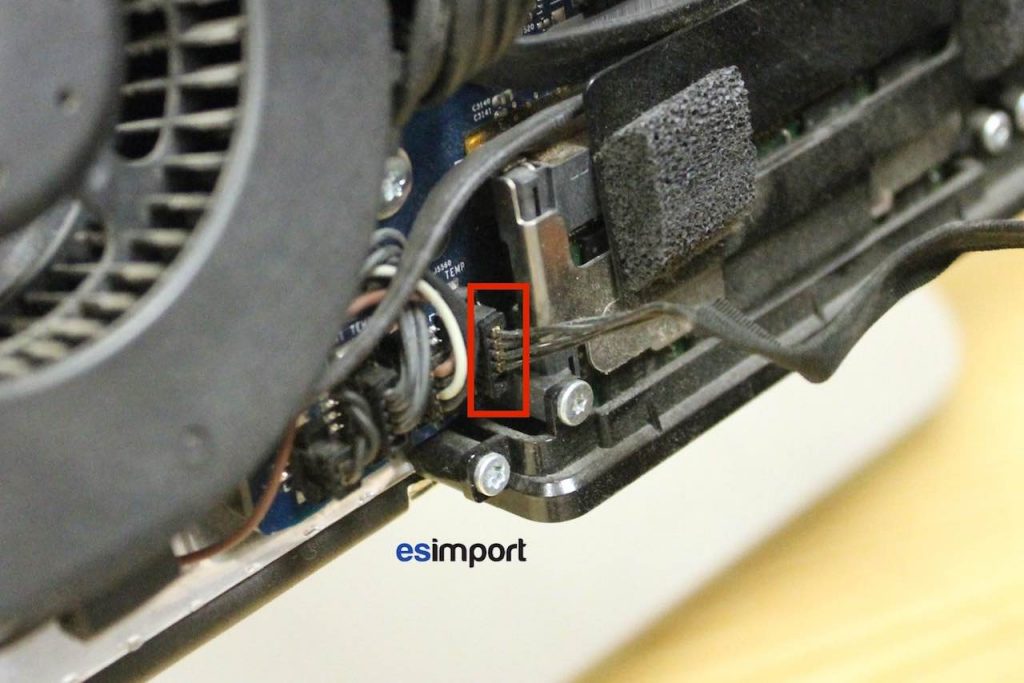

Déconnecter le câble de la sonde température de l’écran en s’aidant du spudger :

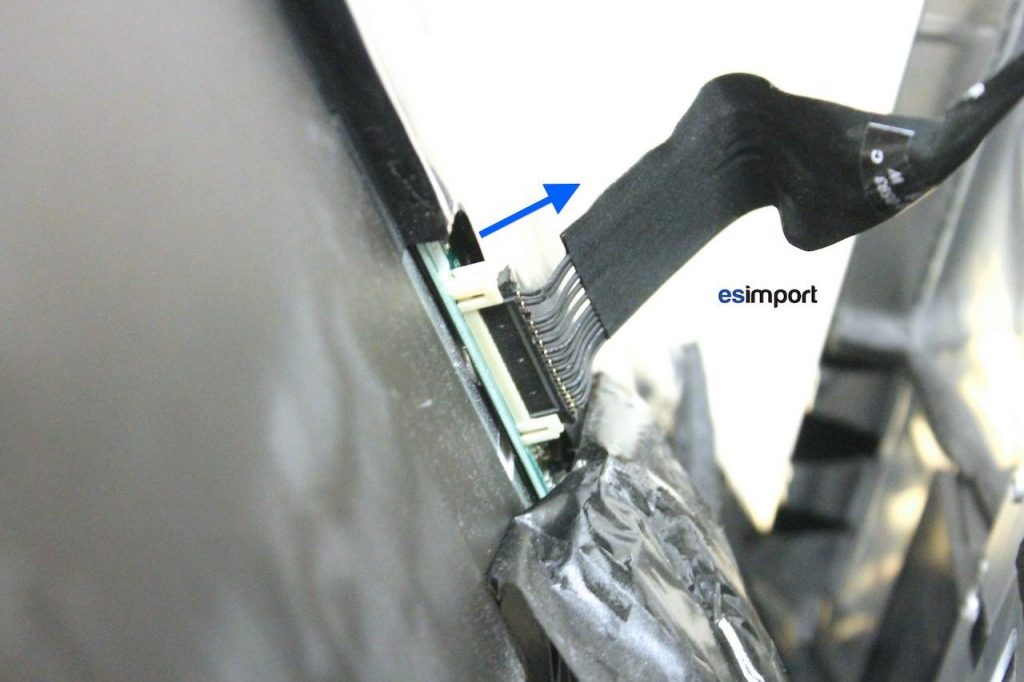

Dégager le scotch noir et déconnecter le câble de rétro-éclairage situé en dessous :

Déposer l'écran et le remplacer par la nouvelle pièce. Reconnecter les câbles vidéo LVDS, de rétro éclairage et la sonde de température et effectuer un test en allumant l'iMac. Si tout fonctionne, le remontage s’effectue dans le sens chronologique inverse. Ne pas oublier de reconnecter la caméra avant de replacer le contour en aluminium.
